SES-6: Dél-Amerika testközelből 1.

         Örömmel tapasztalom, hogy egyre többen látogatnak ide és olvasgatják ezt a blogot. Maradjon is így.:) Bízom benne, hogy hasznos információkkal, érdekességekkel tudok szolgálni az olvasóknak.

Persze azt leszögezem, hogy az itt leírtakon túl is van élet. Tehát ez közel sem a maximuma a lehetséges holdaknak, csatornáknak, programoknak. Én csak arról írok, amit a jelenlegi felszerelésemmel be tudok fogni. Akik nagy tükrökkel, régóta vadásznak, az általam leírtak, nekik csak "ujjgyakorlat", de talán a kezdőknek, vagy a témával csak ismerkedőknek remélhetőleg van újdonságereje.:)

No csak azért írtam ezt a kis bevezetőt, mert egy olyan hold jön, aminek a vétele szintén nem tartozik a legek közé, sőt egy átlagos vidéki magyarországi QTH-ról (vételi hely) simán megcsíphető, hiszen még viszonylag magasan van a horizont fölött. Viszont mégis ez Dél-Amerika kapuja. Ez a 40,5 fok Nyugat, az SES-6. Azért Dél-Amerika kapuja, mert ez az első hold Nyugat felé haladva, ahol nagyon sok színvonalas kódolatlan programot találunk jó néhány latin-amerikai országból. Innen Nyugatabbra a kínálat csak növekszik, hisz ott van 43W, 47W, 55W, de ezeket sajnos jelenleg nem tudom fogni, hála a szomszédság diófáinak. Az ember csak reménykedik, minden télen, hogy talán egy felbőgő motoros fűrész épp azt a fát dönti ki, vagy, hogy egy nyári vihar alkalmával kettécsapja egy villám, de eddig egyik sem történt meg. A fa csak nő, nő, s lassan már 40,5W is veszélyben, néhány freki már most eltűnőben van nálam sajnos. 43W-re majd egyébként még visszatérek egy későbbi cikkben, a félsikerek rovatban.
Szóval olvasgatva más fórumokat is, egyre többen érdeklődnek dél-amerikai vételek iránt, így úgy gondoltam némi szöveg és képanyaggal én is hozzájárulok a dolog népszerűsítéséhez.

       Lássuk, mit tartogat az SES-6! Két ízben is írtam már a holdról, egyszer a blognyitó bejegyzésemben, akkor 140cm-es antennával, később  pedig a 240-es Jonsa érkezésekor. Azért azóta is eltelt két év, és több változás volt a holdon.
Egyébként 150-es vagy 180-as antennával is látogatható a hold, ez utóbbival a programok kb. 80%-a be kell, hogy jöjjön.
Most azokról a műsorokról szeretnék említést tenni, amelyek szerintem a színvonalas kategóriába tartoznak és tényleg visszaadják a dél-amerikai életérzést. Tehát nem valamelyik nemzetközi hálózat lokális programja, mert abból is van itt bőven. Ilyen például az ESPN, Fox Sports, Fox, Gourmet, Nat Geo, Disney, stb. És ráadásul még nézhetők is, annak ellenére, hogy kódoltak!;)
        A legnagyobb számban Kolumbia képviselteti magát a holdon, a két országos állami csatorna (Senal, Institucional) mellett, számos regionális műsor is megtalálható. Akinek van T2-MI vételre alkalmas készüléke, az a regionális programok fullHD változatait is eléri, kódolatlanul.
Régi nagy kedvencem a City TV, mely Bogotából sugároz, sajnos ez csak SD formátum. A Canal Uno országos kereskedelmi adón is színvonalas programokat találunk. Az RCN csomagjában pedig ugyan Tandberg kódolással, de kis trükkel nézhető az NTN24 hírcsatorna és a Nuestra Tele kereskedelmi adó.
Az alábbi táblázat összefoglalja a kolumbiai választékot, elvileg jól kihegyezett, jó fejjel ellátott 180-assal szinte mind vehető. Néhány T2-MI frekvenciához viszont nem árt a 2 méter fölötti tükör.
Folyt. köv...

C-sávos felszerelés 2. - Mit, hogyan? (sugárzó, lapka, fej beállítása)

             Ha már van C sávos fejünk, akár egy-, akár kéttüskés, még sugárzóra (scalar ring) is szükségünk lesz. Prímfókuszos antennához a gyűrűs, kör alakú sugárzó szükséges, offset antennához pedig tölcsér alakú.

Sugárzó prímfókuszos antennához

Sugárzó offset antennához

KU sávnál ugyanez van, csak ott minden kisebb.:)

Hogy a sugárzó anyagvastagsága, minősége befolyásolja-e a vételt? Bevallom, fogalmam sincs. Próbálgattam, cserélgettem, de egyértelmű konklúziót nem tudok levonni.

Prímes sugárzót általában küldenek a C-s fejekhez, de offsetet, már külön kell venni, rendelni. Legutóbbi egyik fejrendelésemhez már annyira spóroltak az anyagon, hogy egy gyűrűt lehagytak. Ki sem próbáltam, de feltételezem, alul maradna a standard méretűhöz képest.

"Csonka" sugárzó

A sugárzó feladata egyébként, hogy az antenna mögül (széleiről) érkező zavaró elektromágneses jeleket eltompítsa, hiszen ezek akár erősebbek is lehetnek, mint a venni kívánt holdak jelei. Az antenna mélységétől (F/D Focal depth) függ, hogy a csőtápon hova helyezzük el sugárzót. Ebbe mélyebben nem akarok belemenni, két okból sem. Egyrészt, mert magam is belezavarodnék, másrészt nem felelnék meg az általam hozott feltételnek, miszerint, hogy laikus is megértse.:) Egyszerűen legyen elég annyi, hogy mélyebb tányéroknál, pl. dyras 3-4 centire kell tenni a csőtáp végétől. Kevésbé mély antennáknál, pl a 140-es triaxom. 0.5-1.0cm.

Van képlet a kiszámítására és a csőtápokon is van skála, de a gyakorlati tapasztalat fontosabb.

A fejet úgy állítsuk be, hogy a csőtáp eleje legyen a fókuszpontban, tegyük ezt először sugárzó nélkül.

Fej elforgatásának (skew) beállítása: Két tüskés fej esetében, forgatós rendszer használatakor a középső (legdélebbi) irányba néző holdon (ez nálunk C sáv esetén az Arabsat 5C) úgy forgassuk a fejet, hogy ha belenézünk a fejbe, akkor az egyik tüske vízszintes, a másik függőleges legyen. Ugyanez egy tüskésnél értelem szerűen vagy függőleges, vagy vízszintes, attól függően, hogy H vagy V polárt szeretnénk nézni. Amennyiben észrevesszük, hogy a kívánt csatorna polarizációja pont ellentétesen jelenik meg, mint a frekvencialistában, akkor fordítsuk el a fejet 90 fokkal. Előfordulhat ugyanis, hogy nem minden fejben ugyanúgy vannak bekötve a tüskék.

Ha cirkuláris (körpoláros) holdat szeretnénk venni, akkor gyakorlatilag a skew mindegy, mert a lapka pozíciója fogja meghatározni a helyes polarizációt, de erről majd később.

Miután maximumra állítottuk a jelet, tegyük fel a sugárzót és állítsuk be a sugárzó pozícióját. Ha a fejtartó rudak hossza nem állítható, akkor célszerű nem a sugárzónál megfogni a fejet, hanem inkább a csőtápon, mert akkor nem fogunk tudni állítani a sugárzón.

Fej befogása a sugárzónál, állítható fejtartópálca hosszal (dyras 175cm)

Fej befogása egy segédsugárzóval, így a fókusztáv és a sugárzó pozíciója is szabadon állítható (240cm Jonsa)

És akkor a lapka (depolarizator, dielectric plate):

A fejekhez általában gyárilag nem adnak ilyet, vagy csak adnak egy vastag műgyanta lapot. Ezzel a gyári lapkával többünknek viszonylag rosszak a vételi tapasztalatai. Korábban be lehetett szerezni orosz vékony lapkákat, melyek nagyságrendekkel jobb jelszinteket produkáltak. Ebből több féle volt, leggyakoribb az alábbi "keresztes" és "csíkos". Nekem személy szerint a keresztes verzió jobban teljesített néhány százalékkal az előző bejegyzésben említett fejekben.

Orosz "keresztes" lapka (Forrás: Régimotoros)

Orosz "csíkos" lapka (Forrás: Régimotoros)

Ezen lapkák mintájára házilag is elkészíthető egy ilyen lapka. Ha nincs nyáklapunk (márpedig feltehetően nincs minden háztartásban:)), akkor egy CD lemez tokjából kivágjuk a lapot és vagy öntapadó alufóliát, vagy kétoldalú ragasztóval ráragasztott alufóliát teszünk rá a megfelelő helyre.

A lapkát úgy kell a csőtápba tenni, hogy a tüskék 45 fokos szöget zárjanak be a lapkával. A legtöbb fejnél az alábbi a helyes használat.

 De lehet a két tüske közé is helyezni, amely azt eredményezi, hogy a polarizáció felcserélődik. Akkor használjuk jól a lapkát, ha a lineáris/cirkuláris polarizációk így néznek ki: H=L, V=R

Több tapasztalt kolléga pont fordítva használja, de ennek jelszint szempontjából semmi jelentősége, pusztán a gyárilag a beltériben lévő, vagy a netről letöltött csatornalisták esetében pont az ellentétes poláron kell keresni az egyes csatornákat.

Folyt köv....

C-sávos kalandozások: ABS-2 (75E)

      Kis szusszanás a technikai ismertető után, s egy olyan hold jöjjön, amelyről már 2017 októberében ejtettem szót, de az akkori kínálat már a múlt.

Az elmúlt időszakban, tanzániai, kenyai, nepáli műsorok váltották itt egymást, legalábbis, ami a West hemi nyalábot illeti. Ez a nyaláb vehető jól, akár 140-150 centis antennákkal is. A következő szint pedig már a global beam, amelyről 1-1 freki elcsíphető 240 körüli mérettel, de leginkább 3 méter vagy a feletti átmérő a nyerő.

Sajnos a 240-esem ide már nem lát ki, kajszi, nyírfa és dió kombó áll a siker útjában. Így marad a dyras, de ha nem teszek valamit, mondjuk nem emelek rajta 1 métert, akkor 2 éven belül elköszönhetek ettől a  pozíciótól is.:(

Jelenleg a tanzániai Clouds plus főleg zenét sugárzó programot tudom venni, továbbá egy afrikai vallási adót, az Arise & Shine TV. Valamint egy szomáliai csomag a 4074V-n.

Ez így önmagában nem túl izgalmas, de időnként érdemes ide visszanézni, hátha akad egy-egy új fogás.

C-sávos felszerelés 1. - Mit, hogyan? (LNB)

        Mielőtt folytatom a további C sávos pozíciók kitárgyalását, jöjjön egy kis technikai kisokos, melyeket a saját tapasztalataimból állítottam össze.

Amikor még csak terveztem, hogy a C sávba is belekóstolok, bizonytalan voltam, hogy egyáltalán találok-e jelet, hiszen annyiféle információt olvastam és némileg össze voltam zavarodva. Sugárzó, fej, lapka. Mit? Mivel? Hogyan? Na és persze az antenna méretek...
Előrebocsájtom, nem vagyok rádiótechnikai zseni, így ha valahol hülyeséget írok, kérem javítsanak a hozzáértők. Viszont mindenképp úgy szeretném tálalni az információkat, hogy laikus is megértse.
Tehát nézzük először a fejeket:
   A C sávos fejek lényegesen robusztusabbak mint a KU sávosak, a csőtáp átmérője is nagyobb, hiszen itt más a hullámhossz. Alapvetően két féle fej létezik. 1 tüskés (kocka fej) és a 2 tüskés, melyet elektronikus fejnek is szoktak nevezni.

Az 1 tüskéshez külön kell csőtápot is szerelni és csak egyetlen polarizációt tud venni.

1 tüskés (kockafej)

2 tüskés (elektronikus fej)

Csőtáp kockafejhez

Ha a másik polárt is szeretnénk, akkor két lehetőségünk van: Vagy manuálisan, netán motorizáltan elforgatjuk a fejet, vagy pedig olyan csőtápot szerelünk a fejre, amelyre rá lehet tenni egy másik fejet is. Ekkor azonban már két kocka fej szükséges. A vadászathoz manapság a kockafej már nem tűnik előnyösnek, hisz minden hold mindkét poláron sugároz, így egy kéttüskés fej mindenképp praktikusabb választás.
A kéttüskés fejek esetében léteznek további altípusok. Van olyan, amely twin, tehát két vevőt lehet rákötni egymástól függetlenül, de van dual is, amin szintén két kimenet van, de az egyik a H, a másik pedig a V polár. Léteznek az ún One cable solution fejek, vagy stack LNB-nek is nevezik őket külföldön. Vadászatra ezek sem túl jók, további hátrányuk, hogy csak 3.7-4.2 GHz között működnek.

One cable solution (stack) LNB

Mivel a legtöbb holdon már 3.6 GHz-től indul a sugárzás, törekedjünk szélessávú (extended) fej beszerzésére, melyek már 3.4 GHz-től fogadják a jeleket.
A C sávos fejek mérőszáma a zaj tényező (noise temperature), melyet Kelvinben határoznak meg. Minél alacsonyabb ez a szám, annál érzékenyebb az adott fej. 10-20-30 évvel ezelőtt még 20 fölöttiek voltak ezek az értékek. Manapság az átlagos érték 17K, a legjobb fejek pedig 13K-val muzsikálnak. Láttam már 11-12K-s feliratú fejeket is, de az inkább szemfényvesztés, marketing fogás. Nem mindegyik fej tudja a ráírt értéket, kipróbáláskor ugrik a majom a vízbe. Például rendeltem már Kínából 13K-snak hirdetett fejet, kaptam egy 17K-sat, ami valójában kipróbálás után kb. 20K-t tudott...
Magyarországon már senki sem forgalmaz C sávos fejet, sőt Európában sem nagyon. Orosz vagy távol-keleti, esetleg amerikai forrásból lehet új C sávos fejhez jutni (Ebay, Aliexpress, stb.).
Nálam az alábbi fejek váltak be eddig:

1. Kaonsat KS-N201G: Szerintem tudja a 13K-t, egyik legérzékenyebb fej, ami a kezembe került eddig.
2. IDEA-SAT ID-800: Szintén tudja a 13K-t, szinte koppra megegyeznek a vételi értékei a Kaonsattal, de csak lineáris holdakon (H/V) használható, mert valamiért nem akar "együtt működni" a lapkával.
3. Golden Interstar GI301 SC: Megbízható, kellően vastag anyagból készült fej. 17K-t vagy talán még kicsit jobbat is tud
4. PSI-X2: Szintén 15-17K körüli értéket tud, twin LNB.

Az első két helyezettnél óvatosan húzzuk meg a sugárzót rögzítő csavart, mert nagyon vékony alumínium fala van a csőtápnak és könnyen beszakad.
A fentieken túl többen dicsérik a Dreamsat és a Panorama fejeket. Sajnos ezeket nem volt lehetőségem kipróbálni.

A bejegyzés konklúziója tehát (szubjektív) tapasztalatom alapján:
Vadászatra kéttüskés, szélessávú (3.4-4.2GHz) fejet használjunk, törekedjünk a 13K körüli zajtényezőre, de a fejre írt érték még nem garantálja azt!
Folyt. köv...

C-sávos kalandozások: SES-5

        Érdekes hold ez is, ami a vételi ingadozásokat illeti. 3.8 GHz alatt stabilnak mondható, de felette hektikus, hogy mit és mekkora antennával lehet venni. Korábban majdnem mindenhez 3-4 méteres tükör kellett ebben a tartományban, majd az elmúlt néhány hónapban 180-as antennákkal is fogni lehetett. A napokban pedig már 2 méter fölöttivel lehetséges csak a vételük. Ezek a csatornák az ECWA, Label TV, Times TV, Galaxy TV Lagos.
A Times TV-t mindenképp kiemelném a sorból, hiszen egy kis ország Malawi egyetlen csatornája, ami elérhető műholdról.
Ide költözött át az amerikai hadsereg csomagja is az AFN (3800R), 1 fok Nyugatról. Néha el lehet csípni egy-egy kódolatlan periódust.

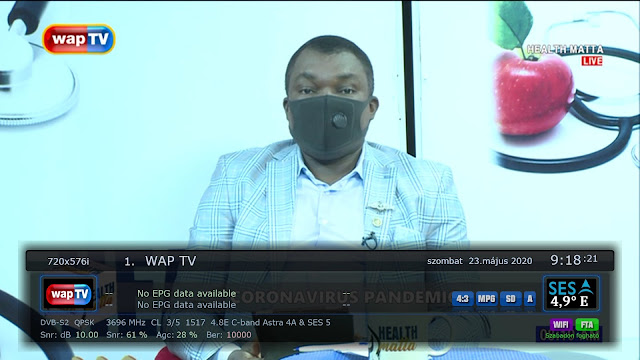

Az alsó tartományban jól vehetőek a WAP TV nigériai kereskedelmi adó, a HIP TV zenei program, mely 37 fok Nyugatról jött át, illetve nemrég indult egy nigériai tartományi televízió, az OSBC. Ez valóban kuriózum, hiszen egyébként csak Nigériában lenne vehető földi sugárzásban.
Szintén elérhető a holdról a TVGE Internacional (Egyenlítői-Guínea), mely megint csak egy kis ország szinte egyetlen elérhető programja. A másik az Asonga TV 8 fok nyugaton, de azt a félsikerekben már említettem.
Tehát, aki egyedi trófeákra vágyik, irány 5 fok Kelet!:)
A képernyőfotók mellett a szokásos kis táblázat hasznos megjegyzésekkel.
Jó vételt!
